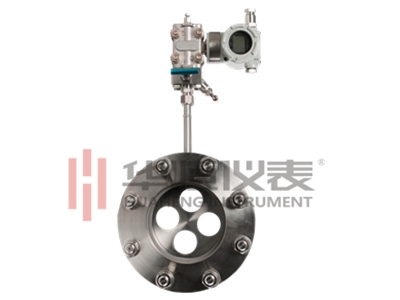

孔板流量計
| 產品簡介： 孔板流量計可用于測量管道中液體、氣體、蒸汽的流量。標準孔板按國標GB/T2624－93設計制造，按國標JJG640－94檢定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D－D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定的標準孔板無需實流標定，精度高、結構簡單、制造成本低，但壓力損失在所有標準節流裝置中.大，不適用于要求壓力損失小的情況，標準孔板廣泛用于石油、化工、冶金、電力等行業。 |
| 測量原理： 滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。 |
| 主要技術指標： 1.公稱直徑：50 mmDN1200mm。 2.孔徑比：0.20 0.75。 3.雷諾數范圍：當0.20 0.45時，5000ReD。 當0.45 0.75時，10000ReD。 4.公稱壓力：PN16MPa。 5.精度：1級。 |
結構形式：     |
標準孔板型號規格
| HS-BK | 標準孔板 | ||||||
| 介 質 | Y | 液體 | |||||
| Q | 氣體 | ||||||
| Z | 蒸汽 | ||||||
| 連接方式 | 1 | 法蘭連接 | |||||
| 2 | 帶前后直管段，對焊連接 | ||||||
| 法蘭或管段材質 | C | 碳鋼 | |||||
| S | 不銹鋼 | ||||||
| O | 其它 | ||||||
| 公稱壓力 | 0.25 | 0.25MPa | |||||
| 0.6 | 0.6MPa | ||||||
| 1.0 | 1MPa | ||||||
| 16.0 | 16MPa | ||||||
| 取壓方式 | A | 角接取壓 | |||||
| F | 法蘭取壓 | ||||||
| D | D－D/2取壓 | ||||||
| TJ | 高壓透鏡孔板 | ||||||
| HX | 環形孔板 | ||||||
| 公稱直徑 | 25 | DN25 | |||||
| 32 | DN32 | ||||||
| 50 | DN5 | ||||||
| 1800 | DN1800 | ||||||
