SMT-3151系列多參量流量變送器
產品介紹
產品簡介
SMT-3151MV系列多參量流量變送器用于工業過程全系列差壓、壓力/絕對壓力、溫度和流量的測量，具有模擬（4~20mADC+hart）或數字（RS-485）輸出信號。同時精確測量差壓、靜壓及通過一個四線制 RTD 測量介質的過程溫度。根據這些動態的介質條件，中央處理器CUP電子部件計算經補償的質量流量。
SMT3151MV系列多參量變送器差壓量程范圍為 50Pa~10MPa（0.5mbar~100bar），最大工作壓力分別為 0.6MPa、2MPa、10MPa 或 40MPa。針對高溫、高腐蝕、粘稠介質可以提供各種規格的法蘭連接型式，以適應不同復雜的工業現場需要。
技術性能
使用對象： 液體、氣體或蒸汽

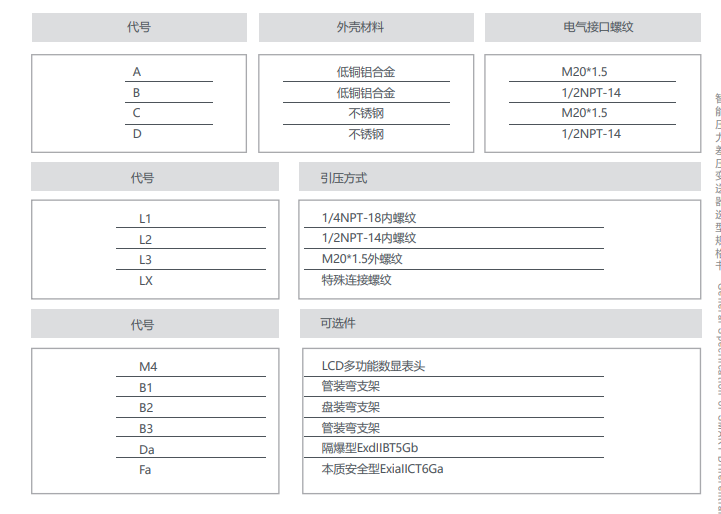

測量范圍： 見選型規格表
輸出信號： 4～20mA dc.輸出，疊加HART協議數字信號（兩線制）或RS485
電 源： 外部供電24V dc.，電源范圍12V～45V
負載特性：
危險場所安裝： 隔爆型ExdIIBT5Gb;
本安型 ExiaIICT6Ga;
溫度范圍：
過程溫度測量：（RTD）-200～550℃
表體環境溫度
電子線路板工作在-40～85℃；
敏感元件工作在 -40～104℃；
儲存溫度 -40～85℃；
帶數字顯示 -25～65℃（正常運行）；
-40～85℃（無損壞）；
相對濕度：0～95%（無結露）
超壓極限： 加0(絕對壓力)～40MPa變送器不損壞；正常工作壓力在3.43kPa(絕對壓力)至量程上限。
容積變化量：小于0.16cm3
阻 尼： 時間常數在0.2～32.0s之間可調。
啟動時間：3s，不需預熱。

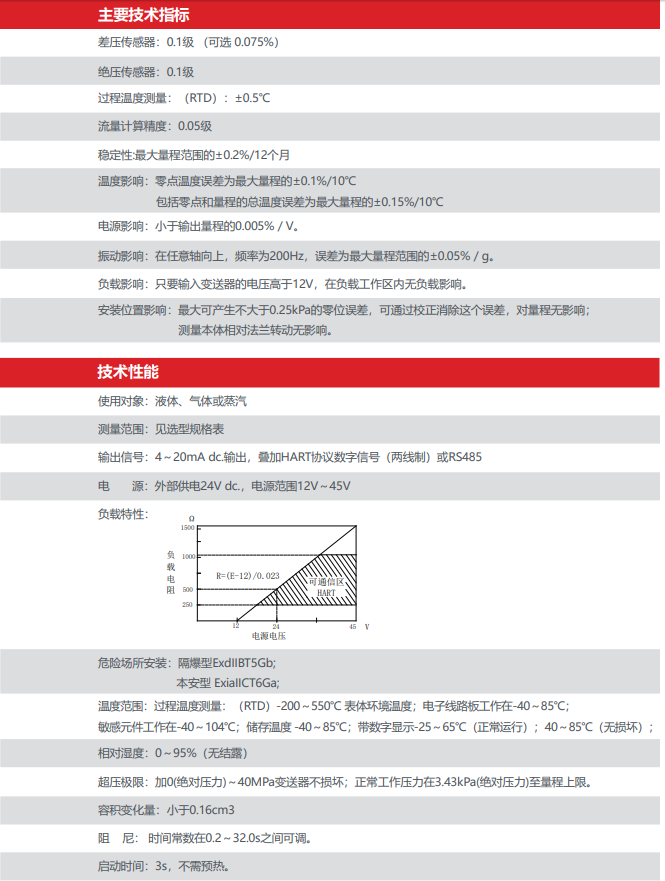

主要技術指標
精度
差壓傳感器：0.1級 （可選 0.075%）
絕壓傳感器：0.1級
過程溫度測量：（RTD）：0.5℃
流量計算精度：0.05級
穩定性:最大量程范圍的0.2%/12個月
溫度影響：零點溫度誤差為最大量程的0.1%/10℃
包括零點和量程的總溫度誤差為最大量程的0.15%/10℃
電源影響：小于輸出量程的0.005%／V。
振動影響：在任意軸向上，頻率為200Hz，誤差為最大量程范圍的0.05%／g。
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：最大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。
訂貨須知：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
