隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中節流裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇節流裝置的類型。今天西安華恒儀表廠家為廣大用戶帶來了機翼測風裝置的文章。

　　一、概述

　　機翼測風裝置是國內外電力行業一、二次風量測量中運用最廣的一種流量測量裝置，它適用于空氣流量較大、風道截面積大、流速較低、直管段長度較短的情況，是一種傳統的風量測量裝置。我公司依據各種不同的風道形狀、尺寸、及風量等技術條件設計、制造出不同類型的機翼型風量測量裝置，可用于矩形及圓形管道。

　　二、測量原理

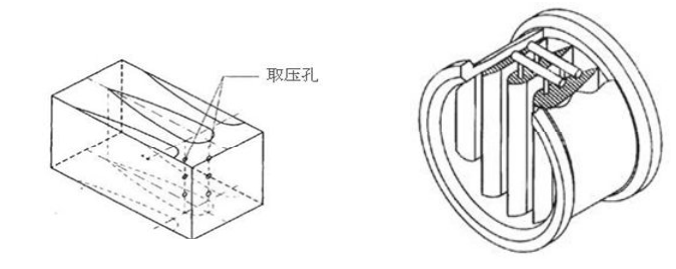

　　機翼測風裝置是采用一種機翼形節流件的節流式流量傳感器。結構原理圖如下：

　　按伯努力方程基本原理，機翼式測風裝置計算公式為：

　　式中:Qm，Qv分別為質量流量（㎏/s）和體積流量（m

　　3/s）；

　　C流出系數；

　　m流通面積比；

　　D管道內徑，m；

　　被測流體密度，㎏/m；

　　差壓，Pa；

　　三、特點

　　機翼測風裝置是目前用的比較廣泛的一種測風裝置，它與其它測風裝置比較有如下優點：

　　1、核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產生的壓損不超過差壓值的14%。

　　2、采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量。

　　3、在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保了測量精確度。

　　4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝置和疏通裝置，確保運行安全和維修方便。

　　5、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。

　　相信通過以上機翼測風裝置的全部容，能夠使大家有一個較為全面的認識，對選擇合適的機翼測風裝置有所幫助。如有疑問，可以隨時聯系我們。
