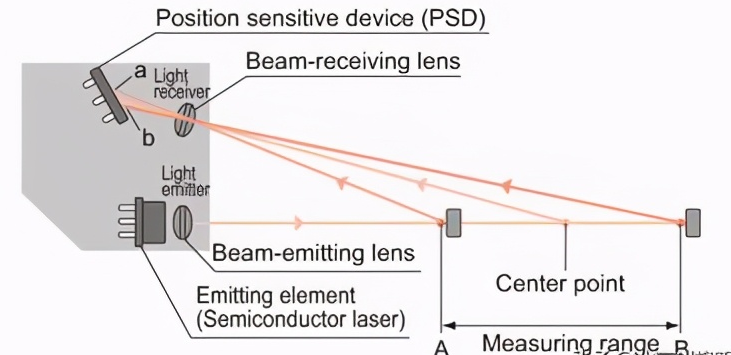

激光位移傳感器測距的原理，其中一種方法是通過組合發射元件和位置敏感器件（PSD）進行三角測量以執行測距（檢測位移量）。

　　一般激光位移傳感器的發射元件使用半導體激光器。激光通過發射透鏡聚焦并投射在物體上，從物體反射的一些光束在位置感測裝置上產生光斑。當對象移動時，PSD也將移動。通過檢測位置的變化，可以檢測出物體的位移量。一些接收元件使用線性圖像傳感器，而不使用PSD。PSD僅能獲取有關整個光斑的光量的中心位置的信息。具有線性圖像傳感器的發光元件檢測每個單元接收的光量。因此，具有線性圖像傳感器的激光位移傳感器，即使受到來自物體表面的影響而使得斑點內的光量發生變化時，也可以對光強度的峰值位置進行更準確的檢測。這大大減少了由于對象表面的影響而引起的錯誤。

　　原理：用于檢測V形凹槽

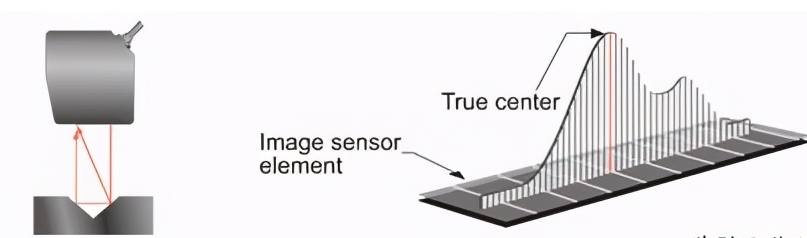

　　線性圖像傳感器方法：當傳感器測量光斑的峰值位置時，它不受二次反射光的影響，不會產生任何誤差。

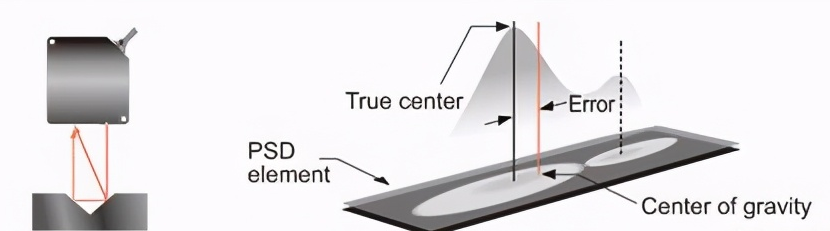

　　PSD方法：當傳感器為整個光束點的光量分布測量重心作為位置信息時，由于二次反射光的存在而發生誤差。

　　有效使用激光位移傳感器

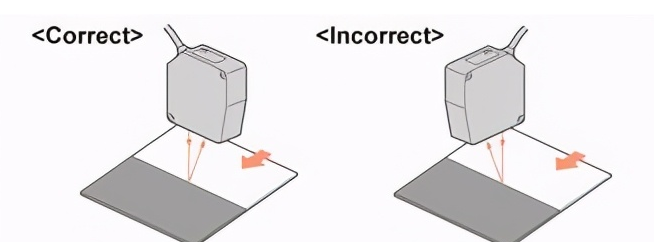

　　1）當材料和顏色有差異時

　　當對材質和顏色明顯不同的移動物體進行位移測量時，可以通過如下所示安裝傳感器將誤差降至最di。

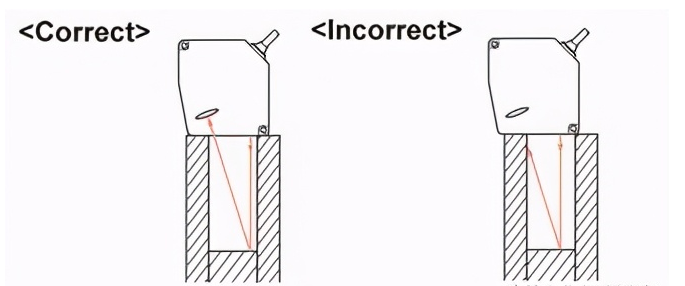

　　2）在狹窄空間或凹陷處進行測量

　　在狹窄的空間或孔中進行位移測量時，請?jiān)诎惭b傳感器時注意遮擋物，從發射部分到接收部分的光路不被遮擋。

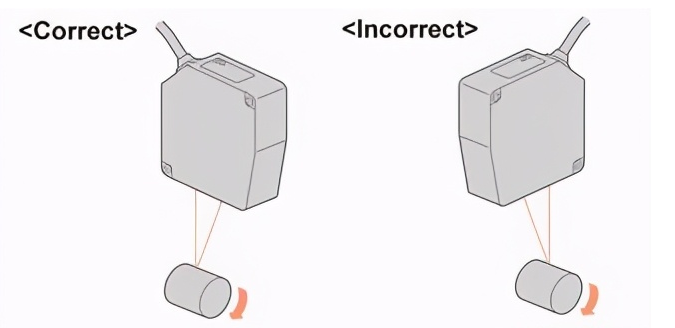

　　3）測量滾動物體

　　測量滾動物體時，如下圖所示安裝傳感器。它可以減少諸如上下波動和位移的影響。

　　4）測量黑色物體或反射很少光的物體

　　對反射很少光的黑色物體執行位移測量時，分辨率會降低。這是因?yàn)樵诮邮詹糠譁p少了光量，并且從PSD接收的信號變小。在這種情況下，請如下圖所示安裝傳感器，以增加接收到的光量。

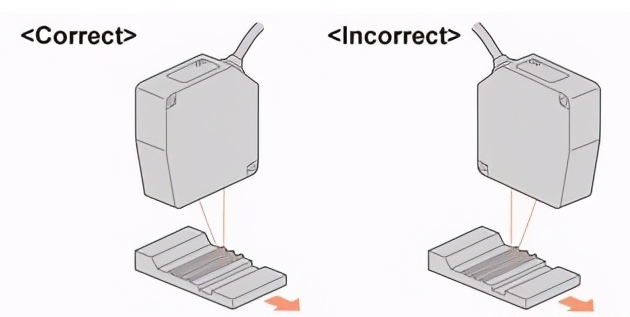

　　5）當物體表面不平坦時

　　當移動物體的表面不平坦時，如下圖所示安裝傳感器，以減少測量物體時臺階邊緣的影響。

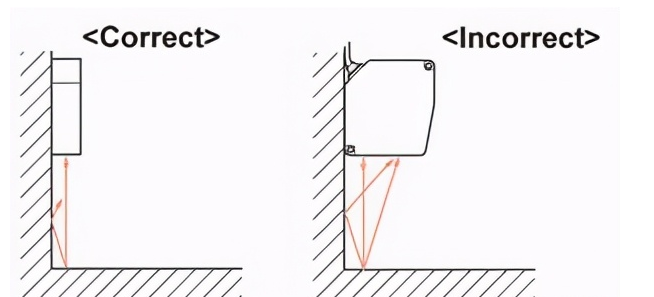

　　6）將傳感器頭安裝到墻上時

　　如下所示安裝傳感器，以防止多束反射光線進入墻壁上的接收部分。另外，在壁的反射率高的情況下，使用非光澤的黑色壁是有效的。
